Основные технические требования к взрывобезопасным ударостойким плёнкам, устанавливаемым на остеклённые поверхности зданий, объектов и помещений особой важности или с массовым пребыванием людей
1. Общие положения
1.1 «Основные технические требования к взрывобезопасным ударостойким пленкам, устанавливаемым на остекленные поверхности зданий, объектов и помещений особой важности или с массовым пребыванием людей» разработаны на основе существующих ГОСТов, ведомственных Технических требований, конкурсных документаций к проведению торгов, а также Технических требований по отдельным объектам к защитному остеклению (здания, объекты и помещения ФСО, ФСБ, МЧС, МВД, суды, банки, аэропорты, вокзалы, спортивные сооружения, супермаркеты и мн.др.)
1.2 Настоящие Основные технические требования распространяются на защитные плёнки, предназначенные для упрочнения остеклённых строительных конструкций (окна, двери, входные группы, стеклопакеты и т.п.) путём наклеивания на тыльную поверхность стекла со стороны помещения, с целью противодействия взрывным и ударным нагрузкам повышенной мощности, а также осколков ручных гранат.
1.3 Настоящие Основные технические требования распространяются на защитные плёнки, предназначенные для применения как на уже находящихся в эксплуатации, так и на реконструируемых, строящихся или проектируемых охраняемых объектах органов государственной охраны.
1.4 В настоящих Основных технических требованиях применяются следующие термины:
– взрывобезопасные ударостойкие плёнки – многослойный бесцветный или тонированный полимерный материал, на одну сторону которого нанесён клеевой слой, защищённый антиадгезионным материалом (самоклеящиеся);
– тонирующая плёнка – однослойный самоклеящийся полимерный материал с цветовым или цветовым и зеркальным оттенком;
– укрепляющие плёнки – однослойный самоклеящийся бесцветный материал;
– защитное покрытие – композиция из двух или более защитных плёнок;
– защитное остекление – листовое стекло с наклеенными на его тыльную сторону защитной плёнкой или защитным покрытием;
– листовое стекло – листы силикатного стекла по ГОСТ 111, закалённого по ГОСТ Р 54162, окрашенного в массе по ГОСТ 54169 толщиной не менее 4 мм;
– класс защиты – характеристика, показывающая способность стекла с защитной плёнкой противостоять различным механическим воздействиям на него;
– защитное взрывобезопасное остекление – защитное остекление, обладающее свойствами снижения воздействия воздушной ударной волны и предохранения от поражения осколками стекла;
– защитное ударостойкое остекление – защитное остекление, выдерживающее без разрушения (сквозного отверстия) удар твёрдым предметом;
– защитное противоосколочное остекление – защитное остекление, обладающее свойствами снижения воздействия осколков гранаты типа РГН;
– уровень безопасности остекления – комплексный показатель, характеризующий классы ударовзрывостойкости установленного защитного остекления в совокупности с показателем стойкости защитного остекления к воздействию осколков взорванной ручной гранаты типа РГН;
– воздушная ударная волна (ВУВ) – один из поражающих факторов взрыва заряда взрывчатых веществ (ВВ);
– система закрепления (СЗ) – механический или иной способ фиксации края плёнки к оконному или дверному переплёту;
– тыловая защита (ТЗ) – механическая система, противодействующая вылету стекла с плёнкой и его фрагментов внутрь защищаемого помещения под действием воздушной ударной волны, а также для защиты от попыток несанкционированного проникновения.
2. Технические требования к взрывобезопасным ударостойким плёнкам
2.1 Требования по назначению
2.1.1 Защитные плёнки предназначены для упрочнения остеклённых строительных конструкций путём наклеивания на тыльную поверхность стекла с целью обеспечения безопасности указанных объектов от взрывных и ударных нагрузок повышенной мощности, а также осколков ручных гранат.
2.1.2 Поставляемые защитные плёнки должны соответствовать настоящим Основным техническим требованиям и технической документации на конкретный образец.
2.1.3 При заказе конкретного образца Заказчиком в ТТЗ указывается требуемый уровень безопасности остекления.

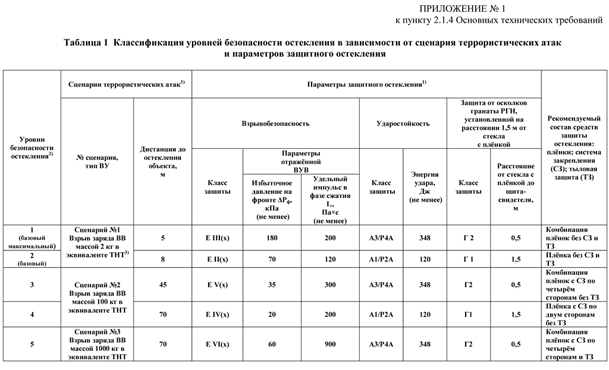

Классификация уровней безопасности остекления приведена в таблице 1 Приложения № 1 к настоящим Основным техническим требованиям.
2.1.4 Защитная плёнка, установленная на стекло, должна обеспечивать:
ударостойкость по классу защиты, соответствующему выбранному уровню безопасности остекления;

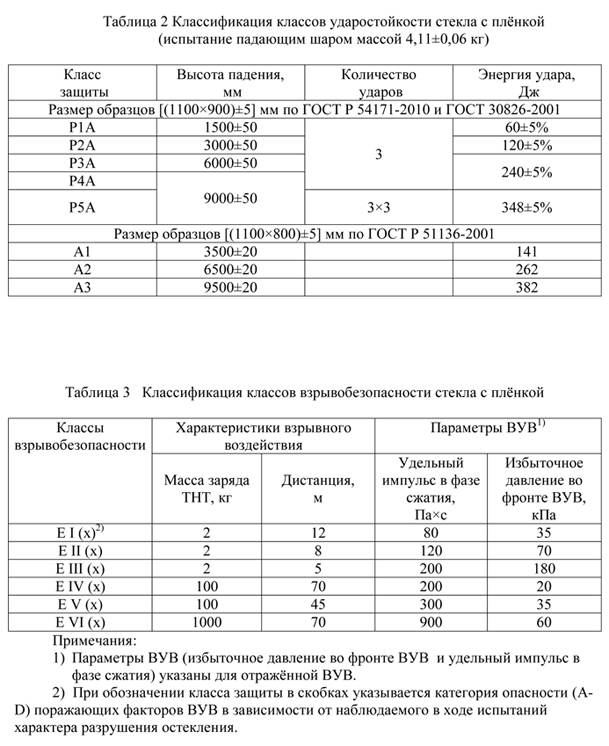

классификация классов ударостойкости приведена в таблице 2 Приложения № 1 к настоящим Основным техническим требованиям;
взрывобезопасность по классу защиты, соответствующему выбранному уровню безопасности остекления;
классификация классов взрывобезопасности приведена в таблице 3 Приложения № 1 к настоящим Основным техническим требованиям;
защиту от воздействия осколков ручной гранаты, взорванной на нормированном расстоянии от стекла с плёнкой по классу защиты, соответствующему выбранному уровню безопасности остекления;
классификация классов защиты стекла с плёнкой от осколков после подрыва гранаты типа РГН приведена в таблице 5 Приложения № 1 к настоящим Основным техническим требованиям;
значения оптических характеристик:
– по пропусканию видимого света, не менее 80%;
– по блокированию ультрафиолетового излучения, не менее 96%.
2.1.5 Системы закрепления плёнки к раме должны обеспечивать:
механический способ фиксации плёнки с использованием специальных профилей к элементам светопрозрачной конструкции (закрепление с помощью саморезов, винтов и т.п.);
возможность установки профилей по периметру стекла с плёнкой;
возможность повторной установки после замены стекла.
2.1.6 Система тыловой защиты должна обеспечивать возможность установки на те оконные конструкции, где плёнка смонтирована ранее.
2.1.7 Защитные свойства стекла с установленной плёнкой, а также с системами механического закрепления и тыловой защиты (ударостойкость, взрывобезопасность, защиты от осколков взорванной гранаты) и значение оптических характеристик, должны быть подтверждены протоколами натурных испытаний, проведённых в специализированных центрах или лабораториях, расположенных на территории РФ и иметь сертификаты соответствия ГОСТ Р по ударостойкости и взрывобезопасности.
Требования к проведению натурных испытаний приведены в Приложении № 2 к настоящим О сновным техническим требованиям.
Защитная плёнка должна пройти специальные исследования на наличие вредных факторов и иметь экспертное заключение о соответствии продукции Единым санитарно-эпидемиологическим и гигиеническим требованиям к товарам.
2.1.8 По решению Заказчика в качестве дополнительной опции с целью обеспечения односторонней видимости на защитное остекление допускается установка тонирующей плёнки (п.4 Примечаний Приложения №1 к настоящим Основным техническим требованиям).
2.2 Требования по долговечности и стойкости к климатическим воздействиям
2.2.1 Стекло с установленной защитной плёнкой должно быть долговечным, влагостойким и морозостойким по ГОСТ 32563 (п.п. 5.1.3 и 5.1.11) и сохранять свои защитные функции и показатели внешнего вида при условиях эксплуатации (диапазон рабочих температур воздуха, относительная влажность воздуха, количество циклов и время выдержки образцов в термо-влагокамере) в зависимости от типа применения стекла с плёнкой.
1-й тип – для плёнок, установленных на тыльную (обращённую внутрь помещения) поверхность остеклённых строительных конструкций жилых, административных и общественных зданий:
– рабочий диапазон при температуре воздуха внутри помещения от -50°C до +50°C;
– относительная влажность воздуха внутри помещения до 85%;
– время выдержки образцов в термо-влагокамере – 4 часа;
– количество циклов – 1.
2-й тип – для плёнок, установленных на тыльную (обращённую внутрь помещения) поверхность остеклённых строительных конструкций, нежилых зданий и сооружений (складские, технические помещения и т.п.):
– рабочий диапазон при температуре воздуха внутри помещения от -50°C до +50°C;
– относительная влажность воздуха внутри помещения до 85%;
– время выдержки образцов в термо-влагокамере – 24 часа:
– количество циклов – 3.
3-й тип – для плёнок, установленных на внешнюю (со стороны улицы) поверхность остеклённых строительных конструкций зданий и сооружений:
– рабочий диапазон при температуре воздуха снаружи помещения от -50°C до +50°C;
– относительная влажность воздуха снаружи помещения до 100%;
– время выдержки образцов в термо-влагокамере – 14 суток;
– количество циклов – 3.
Обеспечение указанных требований должно быть подтверждено протоколами натурных испытаний, проведённых в специализированных центрах или лабораториях, расположенных на территории РФ и иметь сертификаты соответствия ГОСТ.
3. Требования по эксплуатации, хранению,
техническому обслуживанию и ремонту
3.1 Защитная плёнка должна иметь внешнее антиабразивное покрытие.
3.2 Условия хранения плёнки до установки на стекло должны соответствовать требованиям ТУ.
3.3 Защитное остекление не должно требовать технического обслуживания и ремонта. В случае повреждения стекло с плёнкой необходимо заменить.
4. Требования по транспортабельности
4.1 Транспортировка защитной плёнки осуществляется всеми видами транспорта в соответствии с правилами перевозки грузов, действующими на данном виде транспорта, с предохранением их от загрязнения, намокания и механических повреждений.
5. Требования по конструктивному исполнению
5.1 Защитные плёнки должны устанавливаться в соответствии с выбранным уровнем безопасности, требованиями конструкторской документации разработчика, технических условий, а также согласованной с Заказчиком схемы замеров остекления.
6. Требования к технической документации,
предоставляемой Поставщиком защитной плёнки
6.1 Сертификаты, протоколы испытаний, экспертные заключения, технические условия, стандарты организации и гарантийные обязательства Поставщика защитной плёнки должны быть предъявлены в качестве подтверждения соответствия требованиям, указанным в настоящих Технических требованиях, только юридическими лицами, которым они принадлежат.
Специальные защитные пленки на остекленные поверхности – трехслойные ARM-360, двухслойные ARM-270 и их комбинации (производства компании Hanita Coatings, Израиль) полностью соответствуют настоящим Основным техническим требованиям и уже сейчас обеспечивают надежную защиту от террористических и криминальных проявлений при воздействии взрыва, ударов и осколков ручных гранат на таких объектах как:
Резиденции Президента РФ в Московском Кремле и Ново-Огарёво, Госкомплекс «Завидово», Большой Кремлевский дворец, Комплекс зданий Администрации Президента РФ на Старой Площади, Резиденция Председателя Правительства РФ «Горки-9», главное здание Государственной Думы ФС РФ, центральные офисы ОАО НК «Роснефть», «Лукойл», МТС, Сбербанк и его отделения, коммерческие банки (Альфа-Банк, ММБ-Банк Москвы, МДМ-Банк, Внешторгбанк, Газпромбанк и др.), магазины ОАО «Центр-Ювелир», аптеки (сети ICN Аптека, Старый лекарь, «36,6» и др.), торговые дома и комплексы (Дмитровский Двор, Каширский Двор и др.), торговые дома и комплексы (Аояма Моторс, ТД «Метро», ТК «Алмаз Холдинг», Арбат-Италия и др.), музеи (Государственный музей Востока, Музей А.С.Пушкина и др.), а также аэропорты, вокзалы, гостиницы, школы, квартиры, коттеджи и другие объекты.

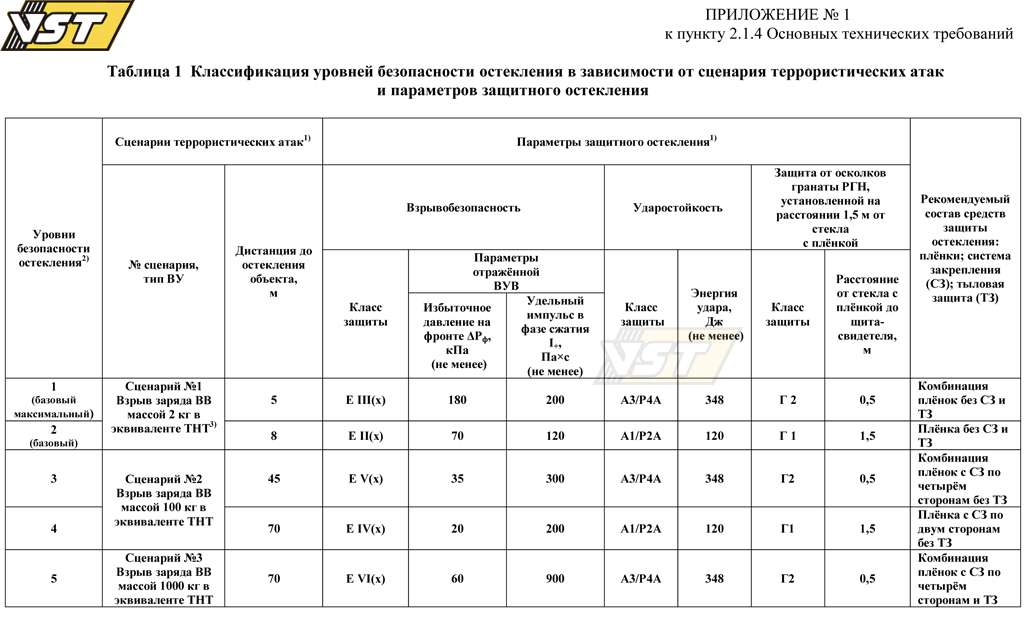

ПРИЛОЖЕНИЕ № 1
Примечание:
1) В таблице 1 приведены сценарии террористических атак и параметры защитного остекления.
Сценарии террористических атак:
Сценарий №1: взрыв заряда ВВ массой 2 кг в тротиловом эквиваленте, доставленного человеком;
Сценарий №2: взрыв заряда ВВ массой 100 кг в тротиловом эквиваленте, доставленного на легковом автомобиле;
Сценарий №3: взрыв заряда ВВ массой 1000 кг в тротиловом эквиваленте, доставленного на грузовом автомобиле.
2) Уровни безопасности остекления выбирают (устанавливают) на основании анализа степени возможной угрозы террористической атаки. С учётом специфики охраняемых объектов, наличия развёрнутого комплекса технических средств антитеррористической защиты, включая систему принудительной остановки транспортных средств, в качестве базового при выборе следует рассматривать сценарий №1 возможной террористической атаки с использованием заряда ВВ массой 2 кг. При этом уровень безопасности остекления «1» (дистанция от заряда до остекления 5 м) следует рассматривать как базовый максимальный, а уровень безопасности остекления «2» (дистанция от заряда до остекления 8 м) – как базовый. В случае если к отдельным зонам или конкретным помещениям ООВ предъявляются требования защиты соответствующие сценариям №2 и №3 следует выбирать уровни безопасности остекления от 3 до 5.
3) ТНТ – тринитротолуол.
4) При заказе защитного остекления с дополнительно устанавливаемой тонирующей плёнкой в заявке к требуемому уровню безопасности остекления следует добавить индекс «Т», например, 1 «Т», где 1 – требуемый уровень безопасности остекления, «Т» – требуемая дополнительная опция в виде установки тонирующей плёнки. Тип тонирующей плёнки согласовывается дополнительно.
ПРИЛОЖЕНИЕ № 2
к пункту 2.1.7 Основных технических требований
Требования к проведению натурных испытаний
1. Защитные свойства стекла с плёнкой должны определяться только на основании результатов натурных испытаний.
2. Испытания должны проводиться в специализированных центрах или лабораториях, расположенных на территории РФ, имеющих соответствующие аккредитации, в присутствии представителя сертификационного центра. Средства измерений должны иметь действующие свидетельства о метрологической аттестации.
3. Испытания на ударостойкость проводятся в соответствии с ГОСТ 30826 и ГОСТ Р 51136.
4. Испытания на взрывобезопасность.
4.1 Сущность метода состоит в определении устойчивости стекла с плёнкой к воздействию воздушной ударной волны.
4.2 Испытания на классы защиты EI-EIII проводят на трёх образцах размером [(900×1100)±5] мм, закреплённых в стальной раме по периметру через демпфирующие прокладки толщиной 4 мм.
4.3 Испытания на классы защиты EIV-EVI проводят на трёх образцах, установленных в оконных конструкциях размером [(1200×1600)±5] мм, закреплённых в проёмах в соответствии с требованиями по их монтажу по нормативной документации, утверждённой в установленном порядке.
4.4 Проведение испытаний и испытательное оборудование.
4.4.1 При испытаниях образцы в соответствии с п.п. 4.2 и 4.3 устанавливаются и закрепляются в наружной стене специального павильона, имеющего ширину простенков не менее 1 м. Помещение, расположенное за оконным блоком, должно быть огорожено для исключения воздействия ВУВ на взрывобезопасное стекло с обратной от взрыва стороны.
4.4.2 Образцы должны испытываться методом «ударная труба» путём размещения специального павильона в соответствии с п. 4.4.1 в канале ударной трубы и создании на поверхности образца параметров ВУВ, соответствующих указанным в таблице 3 Приложения №1 к настоящим Основным техническим требованиям.
Примечание – Допускается испытывать образцы методом «открытая арена», при условии что параметры отражённой ВУВ (давление и импульс) соответствуют указанным в таблице 3 Приложения №1 к настоящим Основным техническим требованиям.
4.4.3 Оценка результатов.
Для оценки характера разрушения взрывобезопасных стёкол в павильоне на расстоянии 3 м за стеклом устанавливается контрольная панель. Плоскость контрольной панели должна быть облицована пенопластом и оклеена алюминиевой фольгой для регистрации разлетающихся осколков.

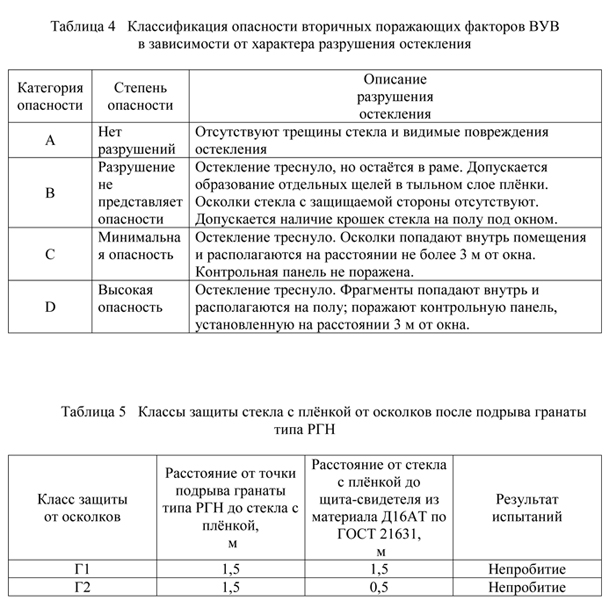

Взрывобезопасное стекло считают выдержавшим испытание, если категория опасности вторичных поражающих факторов ВУВ в зависимости от характера разрушения остекления, зафиксированного на испытаниях, не превышает уровня «С» («минимальная опасность») в соответствии с таблицей №4 Приложения № 1 к настоящим Основным техническим требованиям.
5. Испытания на стойкость к воздействию осколков гранаты типа РГН.
5.1 Сущность метода состоит в определении устойчивости стекла с плёнкой к воздействию осколков при подрыве штатной гранаты типа РГН.
5.2 Отбор образцов.
5.2.1 Испытания на классы защиты Г1 и Г2 проводят на трёх образцах размером [(1100×800)±5] мм, закреплённых в стальной раме по периметру через демпфирующие прокладки толщиной 4 мм. Рама должна обеспечивать равномерное прижатие образца по периметру с шириной прижима (30±5) мм.
5.3 Проведение испытаний.
5.3.1 В качестве источника осколочного поля используют штатную гранату РГН, которую устанавливают для подрыва на уровне земли (на бронеплиту).
5.3.2 Образцы устанавливают вертикально на расстоянии 1,5 м от гранаты.
5.3.3 За образцами на расстояниях в соответствии с требованиями таблицы 5 Приложения №1 к настоящим Основным техническим требованиям устанавливают вертикально щиты-свидетели размером (3,0×1,2) м, выполненные из материала Д16АТ по ГОСТ 21631 толщиной 2 мм, лицевую сторону обтягивают алюминиевой фольгой.
5.4 Оценка результатов.
Остекление считают выдержавшим испытания, если в щите-свидетеле в створе образца сквозные пробоины отсутствуют.
